Пункт комплектный переходной опорный - ПКПО-КВ 35 кВ, 110 кВ, 220 кВ

Воздушная линия дешевле, поэтому сетевые компании используют ее по максимуму, делая переход в кабельную только в черте города. Практически в каждом техническом задании присутствует требование разработать соответствующий стандартам пункт перехода ВЛ в КЛ

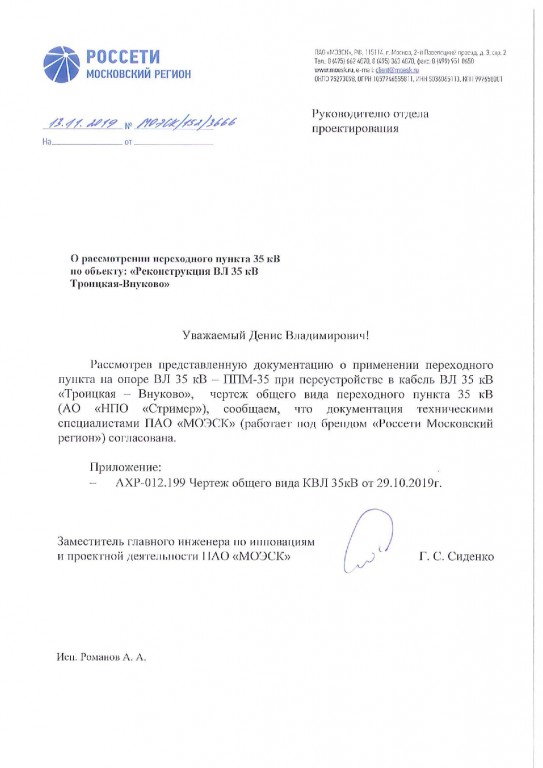

Письмо о соответствии переходных пунктов требованиям ПАО "Россети" (ПАО "МОЭСК"):



При реализации перехода воздушной линии 35-110 кВ в кабельную линию, возможны следущие варианты технического решения:

 * указанные выше решения расположены в порядке увеличения стоимости.


Рассмотрим позицию №1 - переходной пункт ПКПО-КВ

- 35 кВ: ПКПО-КВ-35-1 одноцепный и ПКПО-КВ-35-2  двухцепный варианты
- 110 кВ: ПКПО-КВ-110-1 и ПКПО-КВ-110-2
- 220 кВ: ПКПО-КВ-220-1 и ПКПО-КВ-220-2  для перехода воздушных линий в кабельные

Описание.

Конструкция ПКПО-КВ соответствует требованиям правил по охране труда и пожарной безопасности. В состав Пункта комплектного переходного опорного кабельно-воздушного входят основные элементы и дополнительные.

К основным элементам относятся:

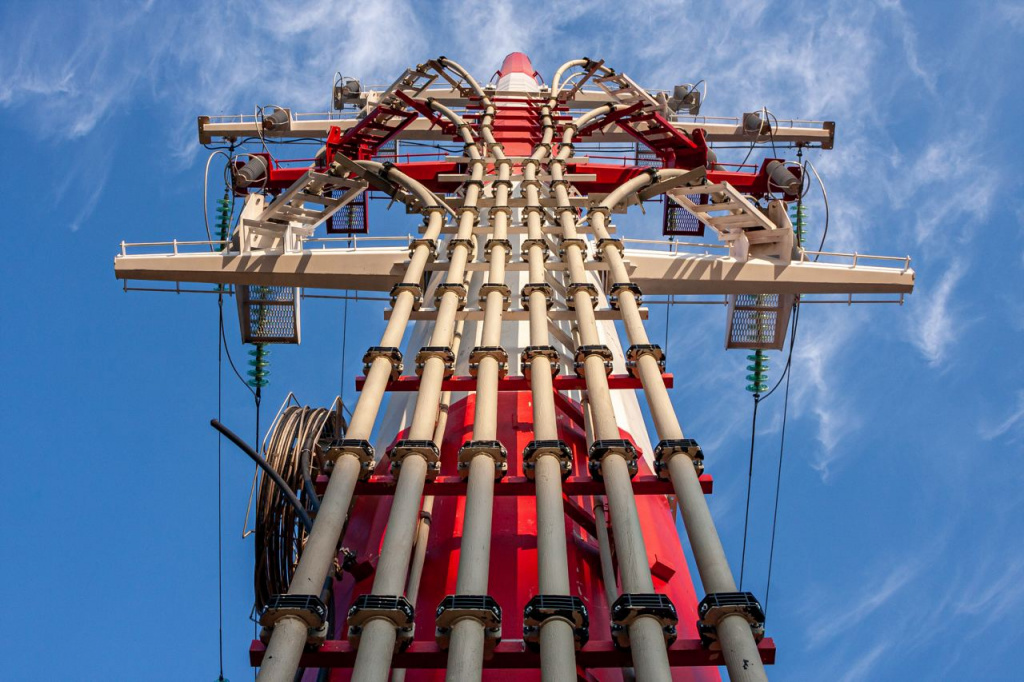

- Непосредственно опора из стали повышенной прочности с площадкой обслуживания (производство оперативных переключений и испытаний кабелей) и конструктивными элементами для размещения оборудования;
- Ограничители перенапряжений;
- Концевые кабельные муфты.

К дополнительным элементам относятся:

- Разъединители, заземляющими ножами в сторону ВЛ и КЛ, оборудованные приводами с дистанционным или локальным управлением;
- Измерительные трансформаторы тока, напряжения или аналогичные (альтернативные) устройства, позволяющие определять место короткого замыкания и блокировать (разрешать) АПВ;
- Система температурного мониторинга силового кабеля;
- Система телемеханики для передачи ТС положения разъединителей и ЗН, сигналов РЗА и телеуправления (при необходимости).
- Оборудование для системы «Антитеррор»;

Конструкция ПКПО-КВ обеспечивает сохранность оборудования. Для безопасности персонала предусмотрены необходимые блокировки против ошибочных действий персонала и против проникновения персонала и посторонних лиц на площадку обслуживания при наличии напряжения на ВЛ и (или) КЛ. А также предусмотрены решения для электромагнитной совместимости.

Ответы на вопросы:

Можно ли получить установочные чертежи, монтажные схемы с разрисовкой всех узлов (сама опора, траверсы, установка оборудования, муфт ВОЛС, гирлянд и.т.п.)?
 Да, мы предоставляем общий вид опоры с отображением необходимых узлов. Чертеж формируется после заполнения опросного листа, понимания состава и комплектности оборудования.

Какие максимальные допустимые тяжения проводов и тросов?
 Максимальные допустимые тяжения ограничиваются допустимыми по ПУЭ напряжениями в проводе, в зависимости от марки. Обычно эти данные для нас являются исходными, по ситуации Заказчика (требуемый габарит, с учетом пересечений; величина пролета)
Для первой оценки обычно принимается максимально допустимое напряжение в проводе. Далее мы проверяем высоту стойки ПКПО, уменьшаем или увеличиваем ее при необходимости, или уменьшаем напряжение в проводе.

Исполнение узла захода кабеля в землю, а также его защита у основания опоры.
 Защита кабеля выполняется специальным защитным кожухом (высота защиты 3 метра). Спуски кабеля мы не прорабатываем. Часть кабеля, находящаяся под землей, не является нашей «зоной ответственности».

Расчет фундамента.
 Наша компания также занимается расчетом фундамента. Для расчета потребуются результаты инженерно-геологических изысканий. Основной вид фундамента под опору - стальная свая-оболочка (возможно применение сваи-оболочки с ригелем, монолитного железобетонного фундамента, винтовых многолопастных свай со стальным ростверком).

Разработка ПКПО-КВ осуществляется в соответствии с ТУ 25.11.22-001-23118129-2017



Также Вас может заитересовать:

1. Система селективного АПВ

2. Провод ППСа 6-10 кВ

3. Концевые коробки заземления экранов кабеля

4. Система безопасности ЖАЛ (жесткая анкерная линия)

5. Система мониторинга воздушных линий электропередачи



Чертежи:

Решение для Моэск

ПКПО-КВ-35-1ПКПО-КВ-35-2

ПКПО-КВ-110-1ПКПО-КВ-110-2

ПКПО-КВ-220-2Опросный лист
