Система селективного АПВ

Если замыкание произошло на кабельном участке, то оно не сможет самоустраниться. Более того, еще одно включение на короткое замыкание может вызвать дополнительные повреждения в кабеле. В этом случае АПВ делать запрещено. Поэтому важно определить на каком именно участке КВЛ произошло повреждение, т.е. организовать систему селективного АПВ КВЛ. Система селективного АПВ КВЛ, основанная на применении цифровых концевых коробок (ЦКК).
Принцип построения зависит от способа заземления экранов кабеля. ЦКК позволяют определить, внешним (на другой ВЛ или КЛ) или внутренним (на рассматриваемой КЛ) является короткое замыкание.

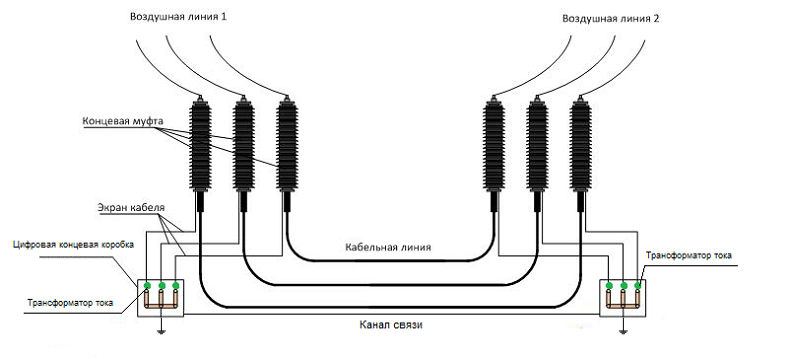

 Двухстороннее заземление экранов кабеля:

Токи в экранах есть и в нормальном режиме работы, и при внешнем коротком замыкании. Однако в этих случаях токи направлены в противоположные стороны в двух коробках на конце КЛ. А при внутреннем коротком замыкании суммирование токов в экране на двух концах КЛ даст ток КЗ.
В данном случае необходимо организовать связь между двумя ЦКК на концах КЛ, которая позволит суммировать токи КЗ, синхронизированные по времени. Связь может быть организована по оптическому кабелю, отдельно проложенному параллельно с КЛ; в экране кабеля; или в грозотросе.

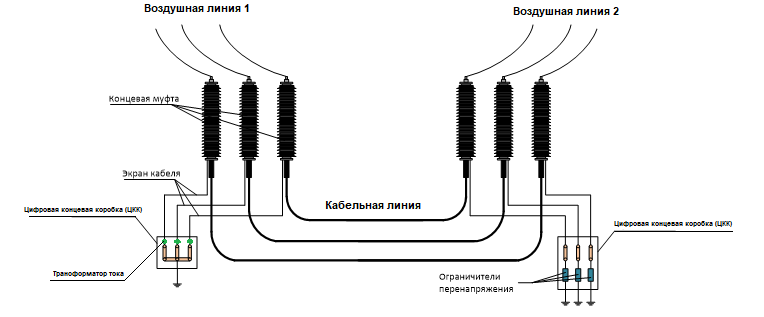

  Одностороннее заземление экранов кабеля:

Для данной схемы наиболее просто определить место КЗ. При внешнем КЗ ток в экране не появляется, т.к. экран с одной стороны разземлен. При внутреннем КЗ ток стекает в землю по экрану и ЦКК заземления экранов кабеля. Трансформаторы тока, установленные в ЦКК фиксируют протекание тока КЗ. По наличию или отсутствию тока в экранах делается вывод, произошло КЗ на данной КЛ или нет.

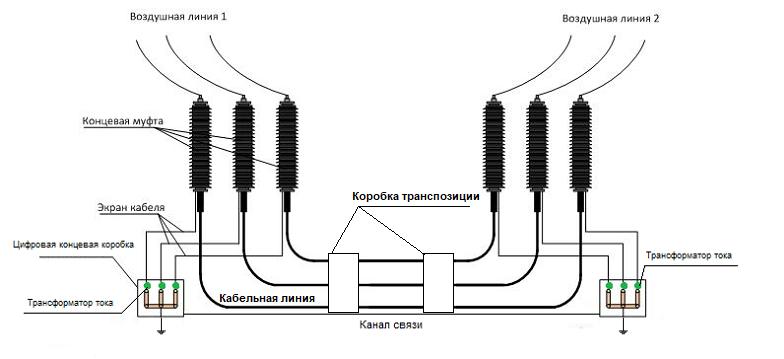

Транспозиция экранов кабеля:

Схема определения места КЗ аналогична двухстороннему заземлению экранов кабеля - необходимо суммировать токи в экране по концам КЛ. Однако в этом случае необходимо учесть, что экраны кабеля меняют свое местоположение при транспозиции, поэтому корректное определение фазы экрана - важная задача.
