Разработка, индивидуальное проектирование и испытание узкобазовых Высотных опор АВУР-110-60/80 для ВЛ 110 кВ (ПАО "МОЭСК")

Вернуться к списку новостей →
12.08.2022
Актуальность темы Высотных опор определяется необходимостью проведения в масштабах государства единой технической политики для комплексного решения электро-энергетических и экологических проблем, а также отсутствием в настоящее время разработок и методических указаний, которые могли бы служить основой такой политики.

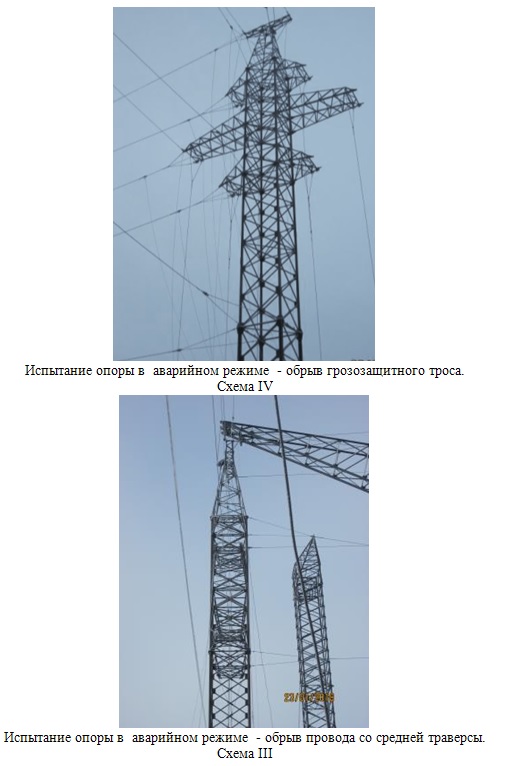

Компания АМАСТ пауэр лайнс разработала промежуточные и анкерно-угловые узкобазовые Высотные опоры. На испытание представлен опытный образец двухцепной анкерно - угловой опоры АВУР-110-60/80, в рамках проекта «Сооружение заходов КВЛ 110 кВ на ПС 110 кВ «Звенигород» и для электроснабжения основных объектов XXXII Всемирной летней Универсиады 2023 года в Екатекринбурге.

Глобально эти опоры подходят в следующей ситуации:

Проектировщики хотят поставит опоры с высотой до нижней траверсы от 25м, чтобы оказаться выше леса и свести вырубку к минимуму.
Вероятность найти производителей крайне мала, Вы столкнетесь с тем, что местный завод не готов поставлять «не типовую» продукцию без проведения испытаний и аттестации.
Предлагаем Вам обойтись без испытаний и аттестации и запроектировать и купить ВЫСОТНЫЕ опоры от АМАСТ!
Проектное решение и стоимость многогранных опор:
- 110 кВ
- 2 цепи
- высота до нижней траверсы не менее 25,5 м
- провод АСВП 190/54 – 244,2 мм2, трос 9,2-МЗ-В-ОЖ-Н-Р (1770)

- На нижней траверсе предусмотрен узел для крепления ОКСН.

- Ветровой и весовой пролеты - 424 м. Габаритный пролет - 452 м.

Плюс есть запас по сокращению массы и соответственно стоимости:
Расчетные коэффициенты приняты:
- региональный коэффициент по ветру – 1,3;
- региональный коэффициент по гололеду – 1,3;

Данную опору можно адаптировать и для применения на ВЛ 220 кВ!

Опора представляет собой свободностоящую башню в видепространственной четырёхгранной фермы высотой 79,2 м. Конструкция  ствола башни состоит из шести секций с номинальной длиной пояса 12,0 м и тросостойки высотой 7,2 м. Секции спроектированы в виде правильной четырехгранной пирамиды со стороной грани по осям поясов 6000 мм в уровне опорных башмаков и 2800 мм в уровне перелома на отметке 36,0 м, с призматической частью от отметки 36,0 м до отметки 72,0 м. Тросостойка выполнена в виде правильной четырехгранной пирамиды высотой 7,2 м. Все элементы могут быть как из трубы так и из многогранного профиля.



СПРАВОЧНО:

В связи с отсутствием типовых решений  опор линий электропередач для  климатических нагрузок и с учетом особых требований на индивидуальные геометрические размеры с целью повышения надежности линии электропередач, Компания АМАСТ пауэр лайнс выполняет конструкторские работы по расчету несущей способности опор, разработке чертежей опор для согласования и производства, а также проведения аккредитации и сертификации опор, метизов и антикоррозийного покрытия, что является неотъемлемым требованием Национальных стандартов. С нашей стороны перечисленные выше документы, сопровождение и передача документов Генеральному подрядчику осуществляется на контрактной основе под Торговой маркой Заказчика.
