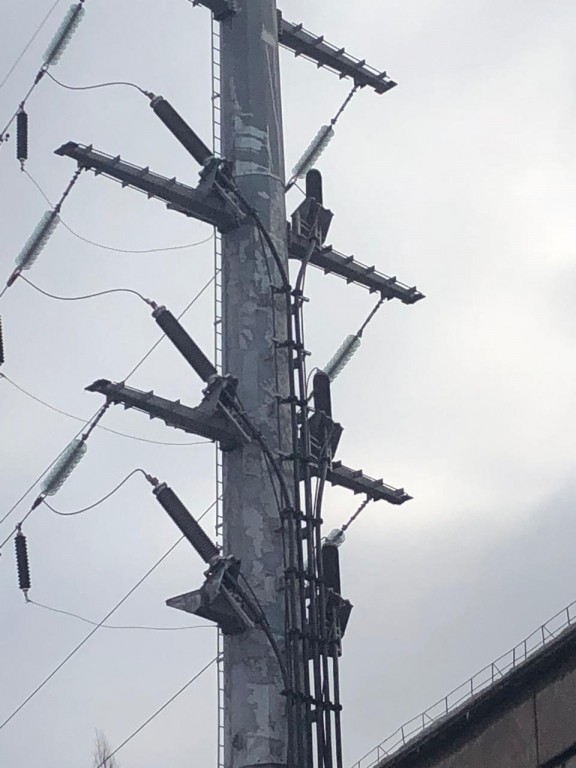

Установка ПКПО-КВ 110 кВ для нужд АО "Лебединский ГОК"

В данном проекты был спроектирован комплектный переходной пункт ПКПО-КВ 110 кВ.

Целью проекта являлась разработка компактного и эстетичного решения в условиях ограниченного землеотвода.

К основным элементам относятся:

- Непосредственно опора из стали повышенной прочности с площадкой обслуживания (производство оперативных переключений и испытаний кабелей) и конструктивными элементами для размещения оборудования;

- Ограничители перенапряжений;

- Концевые кабельные муфты.

СПРАВОЧНО:

Пункт комплектный переходный опорный кабельно-воздушный ПКПО-КВ-110 (далее ПКПО-КВ) предназначен для перехода воздушной линии в кабельную при строительстве и реконструкции воздушных линий электропередачи напряжением 110 кВ.
ПКПО-КВ применяется при выносе ВЛ из пятна промышленной застройки, строительстве переходов через автомобильные и железные дороги, другие инженерно-технические сооружения. Использование ПКПО-КВ наиболее актуально в районах с высокой плотностью застройки и ограниченной площадью землеотвода, где сооружение закрытого или открытого переходного пункта невозможно.
ПКПО-КВ предназначен для применения в I-VII районах по ветру и I-VII районах по гололеду (согласно ПУЭ) в ненаселенной и населенной местности, в том числе, в районах Крайнего Севера. ПКПО-КВ может применяться в районах с расчетной температурой наружного воздуха от плюс 55°С до минус 65°С.
