Что такое кабельная эстакада простыми словами

Кабельная эстакада — это надземное инженерное сооружение для открытой прокладки силовых и слаботочных кабелей, а также сопутствующих коммуникаций на территории промышленных и энергетических объектов. Вместо того чтобы уходить под землю с каналами и лотками, трасса поднимается наверх и опирается на металлические конструкции — колонны и балки.

Эстакады особенно востребованы там, где:

- затруднены или экономически невыгодны земляные работы;

- площадка уже насыщена подземными коммуникациями;

- объект требует возможности быстрого осмотра, обслуживания и модернизации кабельных линий.

Для энергетики, нефтегазовой отрасли, металлургии, химии и крупных промышленных площадок это, по сути, стандартный способ организации кабельных трасс.

Проходные и непроходные эстакады

Принято выделять два основных типа:

 - Непроходные — конструкция только для размещения кабелей; персонал обслуживает трассу с земли или с подъёмной техники.

- Проходные — с настилом, мостиками и ограждениями; по ним можно безопасно проходить для осмотра и обслуживания кабельных линий.

В линейке AMAST POWER LINES серия ЭМКА представлена в обоих вариантах: непроходная и проходная кабельная эстакада.



Что важно в современной кабельной эстакаде

К современным эстакадам предъявляются одновременно конструктивные и эксплуатационные требования:

- надёжность и несущая способность с учётом реальных нагрузок (кабели, ветер, снег, гололёд);

- возможность собирать трассу из типовых секций нужной длины и шага опор;

- болтовые соединения вместо сварки на площадке — сокращение сроков монтажа и меньше завязки на «человеческий фактор» сварщиков;

- антикоррозионная защита (горячее цинкование) для долговечной эксплуатации;

- удобство обслуживания: доступность кабелей, возможность наращивания трассы, реконструкции.

Эти принципы заложены в эстакады серии ЭМКА.

ЭМКА: эстакада от AMAST POWER LINES

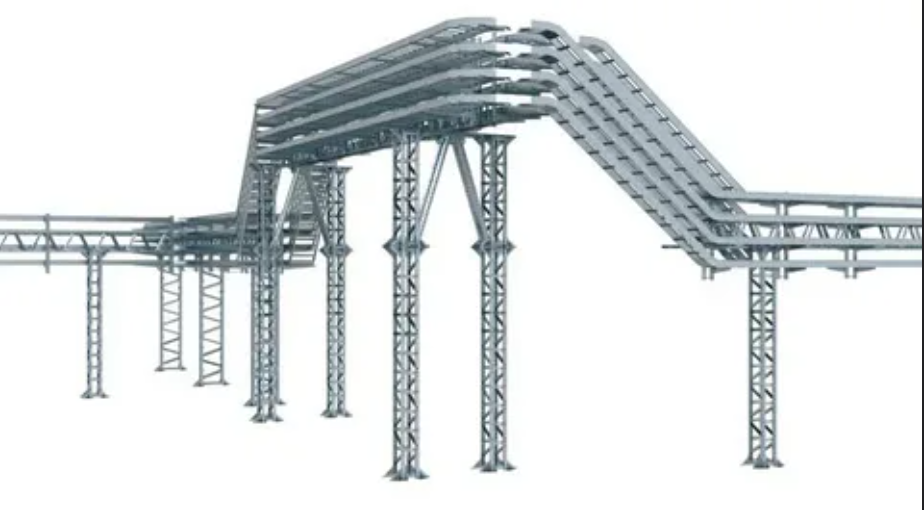

Кабельные эстакады AMASTPL — это надземные опорные трассы для кабелей и инженерных коммуникаций, собираемые из типовых элементов на болтовых соединениях, без сварки на площадке. Горячее цинкование обеспечивает стойкость к коррозии и снижает затраты на обслуживание на всём сроке службы.

Серия ЭМКА — это:

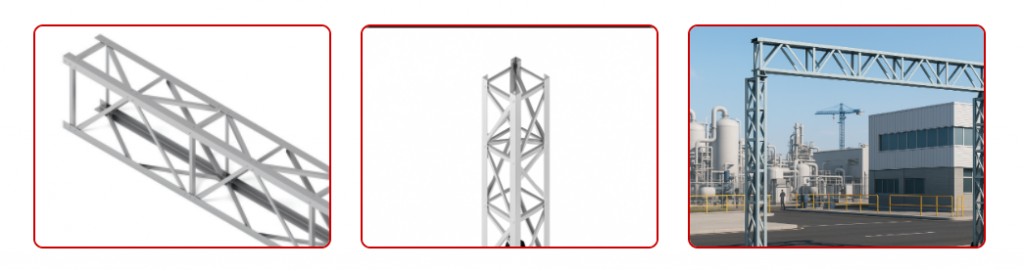

- Непроходная эстакада — компактное решение для прокладки кабеля там, где нет необходимости в постоянном проходе персонала.

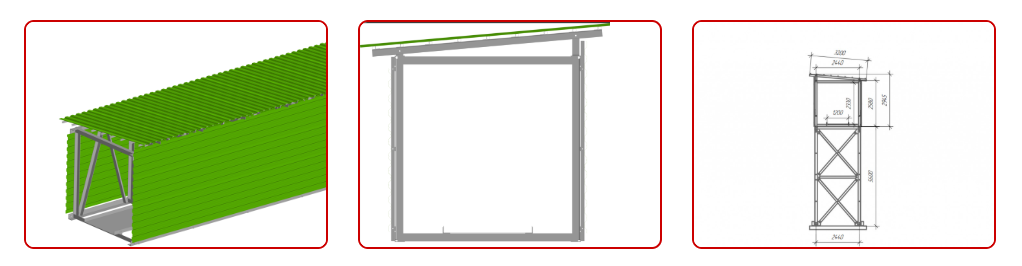

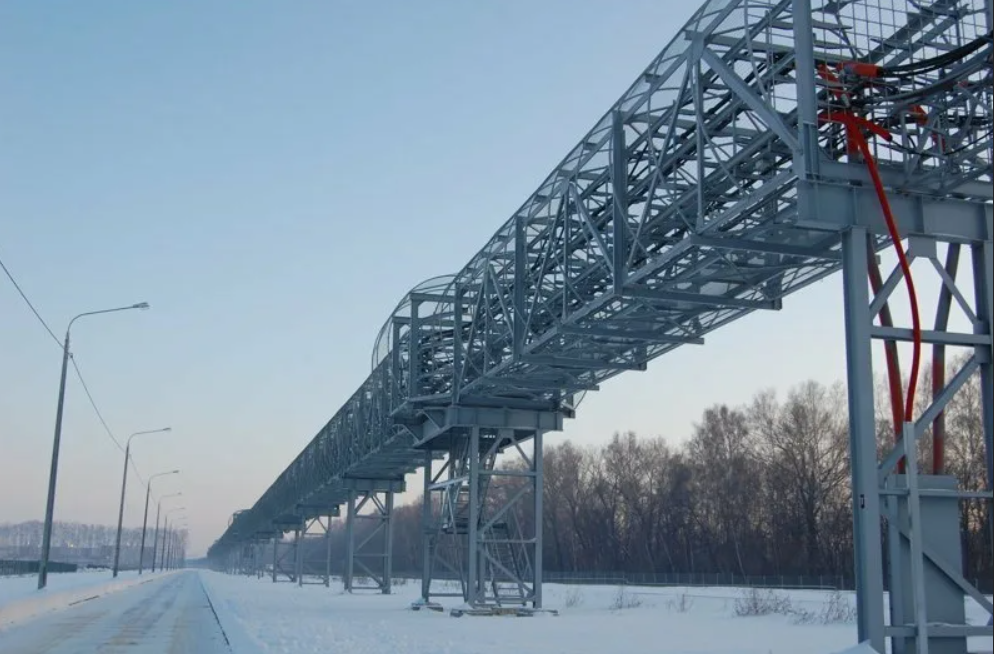

- Проходная эстакада — эстакада с настилом и защитной кровлей для обслуживания и инспекции кабельных линий.

 Конструкции спроектированы как аналоги распространённых решений рынка (СМЭ, СБ и др.), что облегчает замену или интеграцию.

Наше ключевое отличие: автоматизация проектирования эстакад

Главное, что отличает AMASTPL — это собственная система автоматизации проектирования.

На входе мы получаем от заказчика или проектировщика:

- трассу и привязки;

- нагрузки (масса кабелей, климатические параметры);

- требования по высотам, шагу, габаритам и т. д.

Далее автоматизация делает ЗА СЧИТАННЫЕ МИНУТЫ ТО, что обычно занимает у проектировщиков МЕСЯЦЫ:

1. Формирует расчётную модель эстакады с учётом нагрузок.

2. Прокладывает трассу и подбирает типовые элементы (колонны, балки, связи) под заданные условия.

3. Автоматически подбирает сечения, шаг опор, высоту, конфигурацию пролётов.

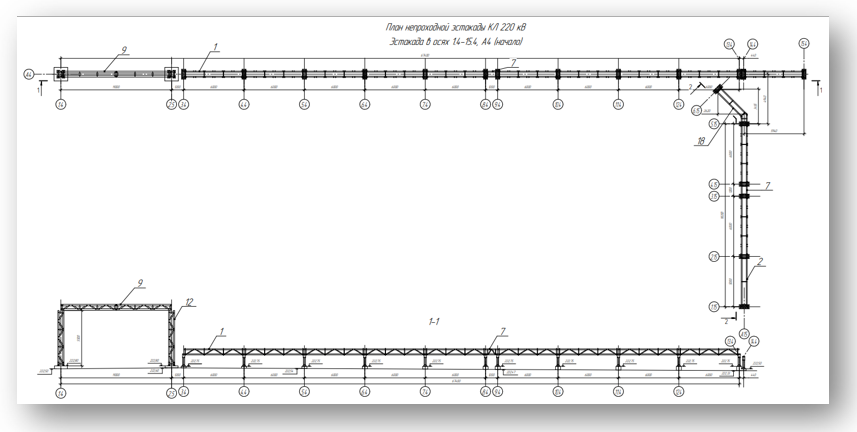

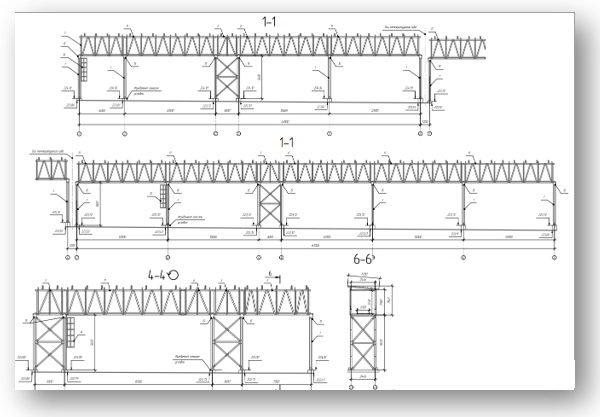

4. Генерирует для проекта на эстакаду комплект документации и чертежей.

5. Сразу выполняет КМ и КМД по полученной модели.



Для проектировщика это означает:

- нет необходимости вручную считать несущую способность (недели/месяцы работы), подбирать сечения, шаг опор и секций;

- нет долгой и рутинной работы по выпуску типовых чертежей и КМД;

- минимизирован риск несоответствия между расчётной моделью и рабочими чертежами — всё выходит из одного источника данных.

ВСЁ ЭТО ДЕЛАЕТ ЗА ВАС НАШ СОФТ!

Дополнительные преимущества работы с нами:

Помимо скорости и автоматизации, работа с AMASTPL по эстакадам ЭМКА даёт ряд практических преимуществ:

1. Сокращение сроков предпроектной работы
   Быстрый автоматический расчёт позволяет оперативно выдать технически обоснованное решение со стоимостью. Это удобно для тех, кто готовит технико-коммерческие предложения и участвует в конкурсах.
2. Меньше ошибок и переделок
   Автоматизация учитывает нагрузки и габариты по единым правилам. Это снижает вероятность ошибок в подборе сечений, особенно важно при больших протяжённых трассах.
3. Единый поставщик и согласованность документации
   Проект, КМ, КМД и поставка металлоконструкций идут от одной команды. Нет ситуации, когда проектировщик и поставщик металлоконструкций «тянут в разные стороны» и выясняют, кто виноват в расхождении по металлу или габаритам.
4. Быстрые изменения по ходу проекта
   Если меняется трасса, нагрузка или привязки, модель эстакады пересчитывается и и новый проект выдаётся автоматически. Проектировщику не нужно вручную переделывать десятки листов расчётов и чертежей.
5. Типизация и масштабирование решений
   Один раз «обкатанное» решение можно быстро адаптировать под другие объекты — за счёт модульной структуры, автоматизации расчёта и документации. Это особенно важно для сетевых компаний и крупных холдингов, где объекты типовые, а площадок много.
6. Прозрачная стоимость и планирование закупок
   Автоматический расчёт сразу даёт итоговую массу металлоконструкций и ведомость элементов. Это упрощает планирование бюджета и логистики, а также помогает корректно сравнивать варианты решений.
7. Инженерная поддержка по ходу проекта
   В команде AMASTPL — инженеры, которые сопровождают решение на всех этапах: от концепции до поставки, помогая проектировщикам и службам заказчика.

Для кого подходит ЭМКА

Направление по эстакадам ЭМКА ориентировано на:

- проектные организации;

- службы капитального строительства промышленных предприятий;

- EPC-подрядчиков и генподрядчиков;

- эксплуатирующие организации, которые модернизируют существующую инфраструктуру.

Если вам важно:

- быстро получить рассчитанное и оформленное решение по эстакаде;

- сократить нагрузку на собственный проектный отдел;

- минимизировать риск ошибок при расчётах и выпуске КМ/КМД;

- работать с модульной, болтовой, оцинкованной эстакадой,

серия ЭМКА AMAST POWER LINES закрывает все эти запросы.

Как начать работу

Достаточно передать нам:

- план трассы и исходные данные по нагрузкам;

- требования по высотам, зонам прохода, ограничениям по площадке;

- пожелания по типу эстакады (проходная / непроходная).

Далее с помощью нашего софта мы в самые оперативные сроки выдадим решение, а инженеры AMASTPL помогут довести его до готового проекта и поставки металлоконструкций на объект.
