Кабельные эстакады

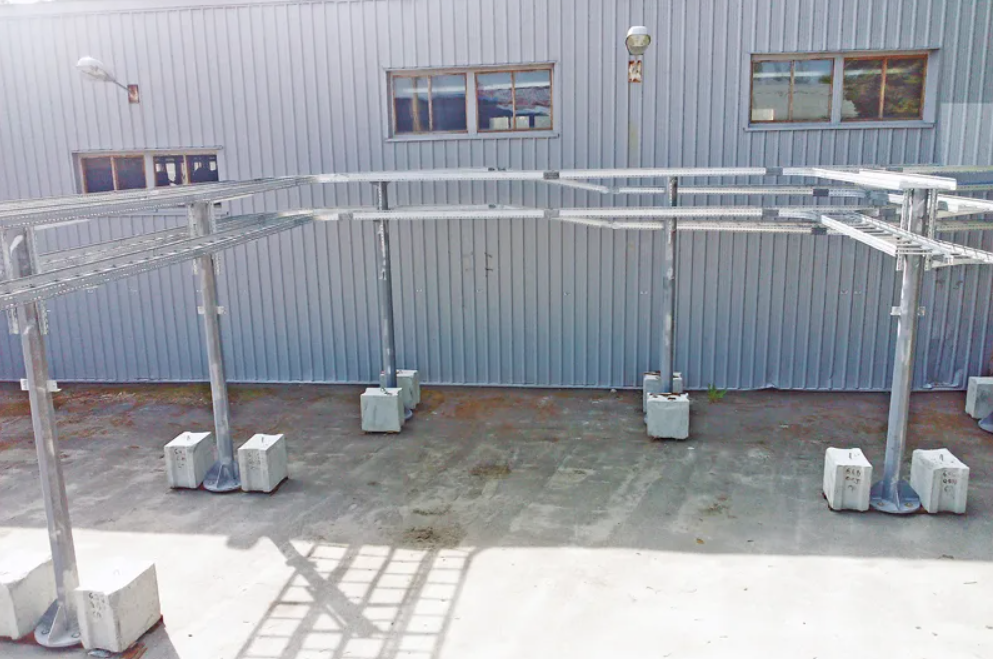

Кабельные эстакады AMASTPL — надземные опорные трассы для кабелей и инженерных коммуникаций. Система собирается из типовых элементов на болтовых соединениях, без сварки на площадке, поэтому одна платформа закрывает разные задачи и ускоряет проектирование и монтаж. Горячее цинкование обеспечивает стойкость к коррозии, увеличивает ресурс трассы и снижает расходы на обслуживание.
ПОДРОБНО УЗНАТЬ О КАБЕЛЬНЫХ ЭСТАКАДАХ МОЖНО ПО ССЫЛКЕ

---

О типовых проблемах проектирования кабельных эстакад

наблюдения со стороны производства

Кабельная эстакада почти всегда попадает в проект «между делом». Основные технологические решения уже приняты, оборудование расставлено, трассы в целом понятны. Эстакада появляется как следствие этих решений, а не как самостоятельная инженерная задача. Именно поэтому к ней часто относятся проще, чем она того заслуживает.

Со стороны производства хорошо видно, что большинство сложностей возникает не из-за ошибок в расчётах или незнания норм. Они появляются из-за вполне рациональных, на первый взгляд, проектных решений, которые в реальности начинают работать иначе, чем ожидалось.

Ниже — не формальный разбор и не учебник. Это типовые ситуации, с которыми приходится сталкиваться при выпуске КМД, изготовлении и монтаже.



---

Когда проект делают «по памяти»

Один из самых частых сценариев — проектирование по аналогии. Берётся уже реализованное решение, которое когда-то отработало без проблем, и переносится на новый объект. Меняются длины, иногда шаг опор, иногда сечения, но логика конструкции остаётся прежней.

Проблема в том, что новый объект почти никогда не является точной копией старого. Меняются отметки, условия монтажа, требования эксплуатации, среда. "Типовое" решение начинает плохо «садиться» на реальность. В проекте появляются частные доработки, локальные усиления, нестандартные узлы. В итоге конструкция теряет цельность, а проект — предсказуемость по стоимости и срокам.

С точки зрения производства такие проекты всегда сложнее: больше уникальных позиций, больше ручной работы, выше риск ошибок.

Исходные данные, которых на самом деле нет

Ещё одна типовая ситуация — формально исходные данные есть, но по факту они неполные или условные. Трасса и объём кабелей предварительный, типы навесного не утверждены, запас описан общей фразой.

Проектировщик в этом случае вынужден принимать допущения. Это нормальная инженерная практика. Проблема в том, что эти допущения почти всегда оказываются заниженными. Реальная масса кабелей растёт, габариты увеличиваются, требования эксплуатации уточняются уже после выпуска проекта.

На стадии производства это приводит к пересмотру решений, усилениям и дополнительным согласованиям. Исправлять такие вещи всегда дороже, чем закладывать их изначально.

Конструкции, которые формально проходят, но плохо живут

Расчёт выполнен корректно, все коэффициенты соблюдены, предельные состояния не превышены. Формально вопросов нет. Но в реальности такие конструкции часто выглядят и работают «на грани».

Минимальный запас по жёсткости делает эстакаду чувствительной к любым отклонениям: неточностям монтажа, изменению схемы укладки, дополнительным нагрузкам, которые не казались существенными на стадии проекта. В эксплуатации это выражается в прогибах, вибрациях, напряжённой работе узлов.

Это не грубая ошибка, а скорее следствие стремления сделать конструкцию максимально лёгкой без учёта реальной жизни объекта.

---

Экономия, которая выходит боком

Снижение металлоёмкости — понятная и правильная цель. Но в ряде проектов экономия достигается за счёт усложнения конструкции. Появляются нестандартные узлы, сложные сечения, элементы, требующие повышенной точности изготовления.

На бумаге это выглядит как выигрыш по массе. В производстве и на монтаже ситуация меняется. Растёт трудоёмкость, увеличиваются сроки, возрастает стоимость работ. В итоге суммарный эффект оказывается далёк от ожидаемого.

---

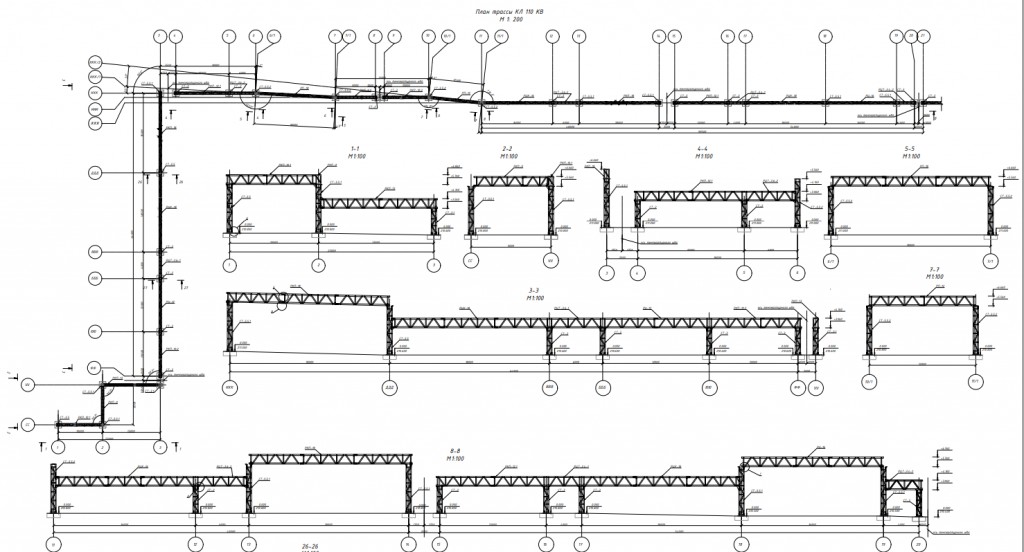

Проекты без повторяемости

Иногда создаётся впечатление, что каждый участок трассы проектировался как уникальный. Разные длины, разные схемы опирания, разные узлы. Формально всё обосновано, но с точки зрения реализации такой проект плохо управляется.

Для производства это означает сложную спецификацию, повышенные требования к контролю и больший риск ошибок. Для стройки — снижение скорости монтажа и больше ручных решений на месте.

Повторяемость и модульность не упрощают проект, а делают его устойчивым.

Когда монтаж вспоминают в последнюю очередь

Часть проектов выглядит так, будто монтаж рассматривался как второстепенный вопрос. Элементы сложно подать в проектное положение, болтовые соединения расположены в неудобных местах, монтажные зазоры минимальны.

В реальности это почти всегда приводит к корректировкам на площадке. Формально — отклонение от проекта, фактически — попытка заставить конструкцию собраться.

Узлы, которые «дорисовывают» на объекте

Примыкания к зданиям, технологическим эстакадам и существующим конструкциям часто прорабатываются схематично. Предполагается, что детали будут уточнены позже.

На практике именно в этих местах возникают коллизии, дополнительные элементы и задержки. Чем позже узлы прорабатываются, тем дороже обходятся изменения.

Температура как абстрактный фактор

Для протяжённых эстакад температурные деформации — не теория, а реальность. Тем не менее компенсационные решения нередко отсутствуют или закладываются формально.

Эта проблема редко проявляется сразу. Обычно она даёт о себе знать уже в эксплуатации, когда исправлять что-либо значительно сложнее.

Разрыв между эстакадой и кабельной системой

Когда эстакада проектируется отдельно от конкретной кабельной системы, несовпадения почти неизбежны. Крепления не подходят, габариты не сходятся, схему укладки приходится менять.

Эстакада должна рассматриваться не как самостоятельная металлоконструкция, а как часть единой кабельной системы.

Проект без оглядки на производство

Даже технически грамотные проекты иногда не учитывают реальные производственные ограничения: стандартные длины, доступные сечения, технологию изготовления. В результате появляются решения, которые можно сделать, но дорого и долго.

Большинство таких сложностей можно снять, если проект изначально делается с пониманием того, как он будет производиться.

Вместо формальных выводов

Практика показывает простую вещь: проблемы с кабельными эстакадами почти всегда закладываются задолго до монтажа. Не из-за ошибок как таковых, а из-за отсутствия связки между проектированием, производством и эксплуатацией.

Когда производитель участвует в осмыслении решений, а не только в их изготовлении, проект становится устойчивее. Именно такой подход используется при разработке проходных и непроходных кабельных эстакад ЭМКА, где конструкция рассматривается как элемент реального объекта.



Как начать работу:

Достаточно передать нам:

- план трассы и исходные данные по нагрузкам;
- требования по высотам, зонам прохода, ограничениям по площадке;
- пожелания по типу эстакады (проходная / непроходная).

Далее с помощью нашего софта мы в самые оперативные сроки выдадим решение, а инженеры AMASTPL помогут довести его до готового проекта и поставки металлоконструкций на объект.
