Закрытый комплектный переходной пункт ПКПЗ-КВ 35-110 кВ (ЗПП)

Для перехода воздушной линии 35-110 кВ в кабельную используются следующие варианты технического решения (в порядке увеличения стоимости):

1. ПКПО-КВ - Пункт комплектный переходной опорный кабельно-воздушный
2. ПКПЗ-КВ - Пункт комплектный переходный закрытый кабельно-воздушный (иное название - ЗПП)
3. ПКПС-КВ - Пункт комплектный (переключательный) переходный для секционирования кабельно-воздушный линии

Скачайте коммерческое предложение для Экспресс-включения в проектную документацию или ОТР:
1. на ЗПП с КРУ 35кВ (скачать)
2. на ЗПП с разъединителем 35кВ (скачать)
3. на ЗПП с разъединителем 110кВ (скачать)
4. на ЗПП с разъединителем 110кВ двухцепный (скачать)



Вашему вниманию предлагается потрясающее решение (чертежи ниже) перехода КЛ в ВЛ. Минимальные габариты и стоимость внедрения, наличие встроенных измерительных и интеллектуальных возможностей (интегрированные функции защиты и автоматики, мониторинга, учёта и передачи данных), не требующие индивидуальных настроек для работы в сети, обменивающиеся информацией по цифровым каналам связи, максимально в идеологии Plug-nPlay (требующие минимальных затрат на проектирование и внедрение, включая возможности цифрового проектирования) делают вариант №2 ПКПЗ-КВ бестселлером по объемам продаж и внедрению* (в ПАО "МОЭСК").

Чертежи:ПКПЗ-КВ (с КРУ)ПКПЗ-КВ (с разъед.)

Опросный лист (для адаптации под Ваш проект):Скачать

Технические характеристики:Скачать

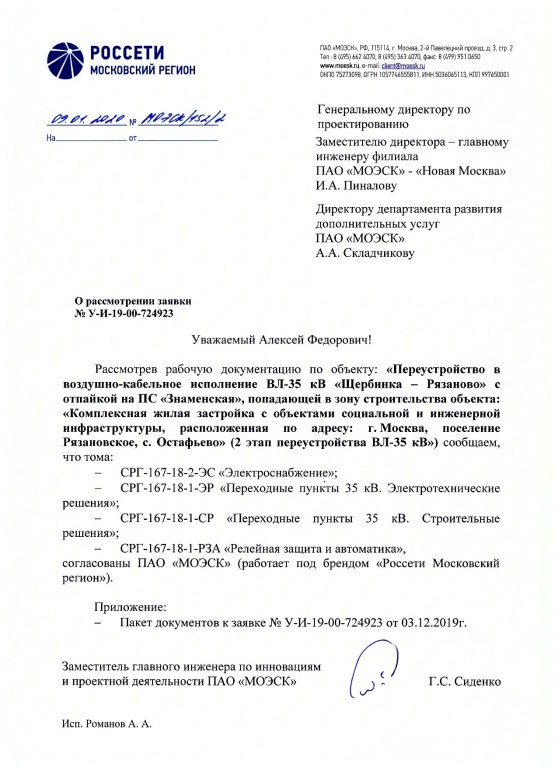

Письмо о соответствии закрытых переходных пунктов (шифр СРГ-167-18-1-ЭР/СР) требованиям ПАО "Россети" (ПАО "МОЭСК"):


ЗПП внесены приказом Минэнерго России от 17.01.2019 N 10 в укрупненные нормативы цен типовых технологических решений капитального строительства объектов электроэнергетики в части объектов электросетевого хозяйства (Зарегистрировано в Минюсте России 07.02.2019 N 53709).

ПКПЗ-КВ принципиально имеет следующие технические отличия:

- Принципиальным является сокращение совокупной стоимости владения решением не менее чем на 20% по сравнению с традиционными аналогами.

- По запросу предоставим решение модульного закрытого переходного пункта как объект некапитального строения на мобильном фундаменте

- Для проектов реконструкции и нового строительства решения ЗПП-APL, поддерживают цифровой обмен данным между устройствами с возможностью интеграции в единую информационную систему управления по стандартным протоколам обмена.

Применение в следующих областях:

- электростанции и подстанции энергетических систем- промышленные предприятия
- объекты инфраструктуры (аэропорты, портовые сооружения, медицинские учреждения)
- узлы связи и телекоммуникационные системы

Базовый вариант ЗПП:

- концевые кабельные муфты
- ограничители перенапряжений
- разъединитель с двигательными приводами
- система собственных нужд (питание от внешнего источника)
- концевые коробки для заземления/разземления экранов кабеля

Особенности конструкции:

- модульный принцип построения
- безопасность (ЗПП оснащены наружным и внутренним освещением, системой пожарной и охранной сигнализации)
- гибкое применение комплектующих
- удобство монтажа

По требованию заказчика, в состав закрытого переходного пункта могут быть включены:

- коммутационная аппаратура
- измерительные трансформаторы тока и напряжения
- АФУ GSM-канала (антенна GSM)
- АФУ RF-канала (антенна RF, грозоразрядник, мачта, кабельная вставка)
- АФУ ZigBee-канала (антенна ZigBee)
- датчики положения дверей ЗПП
- кабельная продукция
- материалы, комплекты монтажных частей

Перечень дополнительных технологий и решений для Заказа по программе Цифровизации ЗПП:

- контроллеры присоединений, интегрирующие функции РЗА, учёта и мониторинга, поддерживающие цифровой формат обмена данными.
- цифровые устройства РЗА, поддерживающие цифровой обмен данными.
- цифровые приборы учёта, поддерживающие цифровой обмен данными.
- цифровые измерители тока и напряжения (включая трансформаторы, а также различные виды датчиков), поддерживающие цифровой обмен данными.
- интеллектуальные РУ, поддерживающие цифровой обмен данными.
- интеллектуальные коммутационные аппараты с интегрированными контроллерами присоединений, поддерживающие цифровой обмен данными.
- интегрированные в состав оборудования средства мониторинга и диагностики, поддерживающие цифровой обмен данными;
- устройства синхронизированных измерений (PMU).

Разработка ЗПП осуществляется в соответствии с ТУ 27.12.10-006-23118129-2019

Предлагаем заключить договор через Гарант-сервис SafeCrow

Вас может заинтересовать:

1. Переустройство ВЛ в КЛ 35-110 кВ и получение не обременительных условий ТУ и ТЗ для выполнения работ по системе EPC-конракта с адекватной (рыночной) стоимостью.

2. Опоры и фундаменты для воздушной части ВЛ

ПКПЗ-КВ (ЗПП) рассчитан в том числе для объектов:

Реконструкция КВЛ 110 кВ Очаково-Одинцово I,II с переустройством в кабель
Реконструкция "КЛ 220 кВ Владыкино - Бескудниково №1, №2"
Реконструкция ВЛ 110 кВ "Очаково – Фили"
Строительство заходов КЛ 220 кВ "Очаково-Чоботы II"
Реконструкция ВЛ-110 кВ "Бирюлево-Битца"
Реконструкция ВЛ 220 кВ Сабурово-Баскаково, Сабурово-Иловайская
Реконструкция ВЛ 220 кВ ТЭЦ-26 - Чертаново 1, 2
Реконструкция ВЛ. 220 кВ "ТЭЦ-23 - Гольяново 1, 2"
Реконструкция ВЛ 110 кВ "Очаково - Вернадская А, Б"
Реконструкция ВЛ 220 кВ Яшино - Герцево

*По данным "Абьюз консалтинг"
